概述

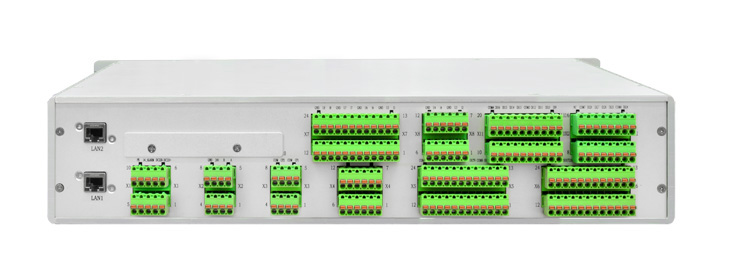

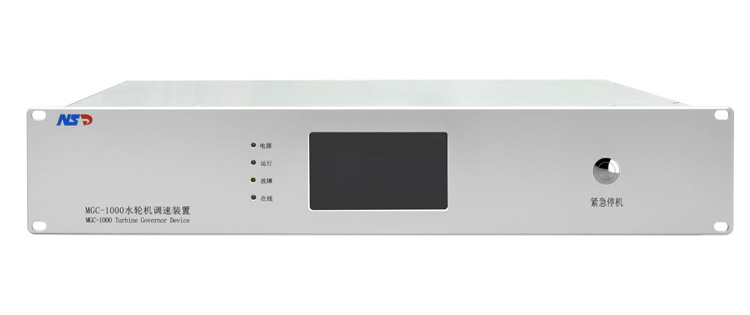

上图是MGC-1000-V1.0水轮机调速装置，装置屏与LED 指示灯指示装置的当前运行状态，主要应用于水电站中小调速器控制系统，结构紧凑，功能集中。

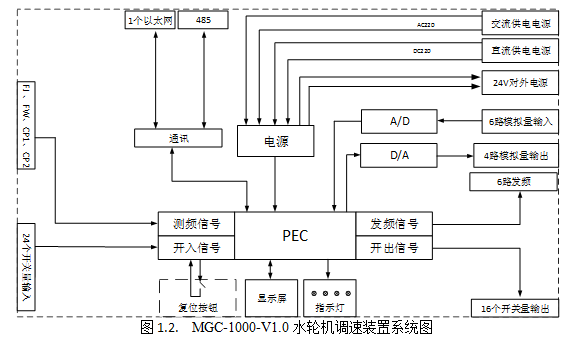

MGC-1000水轮机调速装置系统图

技术参数

MGC-1000-V1.0水轮机调速装置如下：

1、供电电源特性与输出电源特性：

MGC-1000-V1.0水轮机调速装置供电电源有1路交流电源与1路直流电源耦合后输出

供电电源电气特性：

交流电源输入电压范围：90~264VAC，直流电源输入电压范围：122~370VDC

24V电源输出特性：

24V电源输出电压为：24V±10%

24V电源输出最大电流：≤2A

2、24通道数字信号隔离输入

24通道数字信号隔离输入经过光电隔离后输出信号给控制器

开关量输入通道电气特性：

        输入信号电压范围：15V~40V

        输入通道阻抗值：15V~40V 输入阻抗为4.7k

        输入信号频率：≤10kHz

3、24通道数字信号隔离输出

 24通道数字信号隔离输出模块经光电隔离后输出，每个开关量为单节点继电器配置

开关量输出通道电气特性：

    输出信号电压范围： ≤30V DC、≤250V AC

    输出信号电流范围：≤3A

    输出通道阻抗值：≤0.1

4、4通道测频

2通道残压测频：电压0.3VAC~150VAC，频率为0.5Hz~100 Hz

2通道齿盘测频：电压范围15V~40V，频率为0.1Hz~1KHz

5、6通道发频

6通道发频信号通道经光电隔离后通过晶体管放大输出

6、6通道模拟量信号输入

6通道模拟量信号输入信号为16位高分辨率，每个通道可以输入电压或电流信号

电压信号输入范围：-10～10V，电流信号输入范围：0～20mA

7、4通道模拟量信号输出

4通道模拟量信号输出信号为16位高分辨率，每个通道可以输出电压或电流信号

电压信号输出范围：-10～10V，电流信号输出范围：0～20mA

8、通讯接口

2个以太网接口，1个458接口

9、状态显示与故障复归

1、装置前面板一个富贵按钮开关

2、4个LED灯从上到下依次为：电源、运行、故障、在线
